ガスインジェクタ G-5000シリーズ

ガスインジェクタ

本装置は作業環境測定用のガス自動注入装置です。
テトラバックに捕集した作業環境測定用のサンプルをセットし、スタートするだけでガスクロマトグラフへ自動的に注入し、ガスクロマトグラフ及びデータ処理装置と連動し、測定を行います。
また本装置にはシングルインジェクション、ダブルインジェクション、デュアルインジェクションの3タイプの注入方法を用意しておりますので用途に合った注入方式をご選択いただけます。

主な特長

全自動タイプの為、大きな省力化が可能です。
  • テトラバックに採取した作業環境測定用のサンプルをセットするだけで設定どおりの工程を自動で行いますので逐次確認する必要がありません。検体数が多ければ多いほど省力効果高くご使用頂けます。

用途に合った注入方式を選択可能
  • 本装置には3タイプの注入方式をご用意しております。

    ①シングルインジェクション
    1台のガスクロマトグラフに一定間隔で1検体づつ注入する方式

    ②ダブルインジェクション
    2台のガスクロマトグラフに同一のサンプルを一定間隔で注入する方式
    各ガスクロマトグラフのカラム、温度などを変え別条件のデータを一斉に確認できます。

    ③デュアルインジェクション
    2台のガスクロマトグラフもしくは注入口に別々のサンプルを注入する方式
    2検体づつ注入していきますので実質半分の時間で分析が可能です。

機能充実
  • 本シリーズでは、レディー信号対応、繰り返し分析機能、ノズルスキップ機能、など様々設定ができます。

    (設定例)
    サンプルセット1~5
    STDあり
    スキップなし
    サンプル繰返し 2回
    全体の繰返し  2回

    の場合、分析する順番は
    STD→1→1→2→2→3→3→4→4→5→5
    →STD→1→1→2→2→3→3→4→4→5→5
    となります。

タッチパネルで簡単に操作が可能
  • 設定、スタート・ストップ等の操作はすべてタッチパネルで行いますのでどなたでも簡単にお使い頂けます。

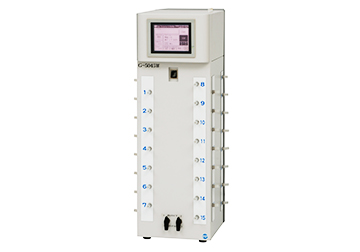

製品パネル

  • ガスインジェクタ

    タッチパネル画面

  • ガスインジェクタ

    タッチパネル画面

主な仕様

シングルインジェクション
型式
G-5015S 同時装着検体数  15(標準ノズル1ヵ所を含む)
外形寸法     W250×D400×H770
重量       26kg
G-5030S 同時装着検体数  30(標準ノズル1ヵ所を含む)
外形寸法     W250×D400×H770
重量       26kg
G-5045S 同時装着検体数 45(標準ノズル1ヵ所を含む)
外形寸法     W250×D400×H770
重量       26kg
G-5060S 同時装着検体数  60(標準ノズル1ヵ所を含む)
外形寸法     W250×D400×H940
重量       32kg
G-5075S 同時装着検体数  75(標準ノズル1ヵ所を含む)
外形寸法     W250×D400×H940
重量       32kg
G-5090S 同時装着検体数  90(標準ノズル1ヵ所を含む)
外形寸法     W250×D400×H940
重量       32kg
型式共通仕様
同時接続可能GC台数 1台
サンプル採取時間設定 1~999秒 1秒単位で任意設定可能
分析時間周期設定 1~999秒 1秒単位で任意設定可能
サンプル容器 1~10L テドラーバック
サンプル採取方法 エアポンプ吸引及び6方バルブ(減圧解除機能付)
注入再現性 CV値3%未満
サンプル採取量 検量管(標準1mL 0.2mL以上であれば変更可能)
入力 ガスクロマトグラフREADY信号入力×1
出力 START信号入力×1(無電圧接点出力)
キャリア配管接続 キャリアIN φ3  スウェジロック×1
キャリアOUT φ3 スウェジロック×1
キャリアライン切替 バイパス⇔注入 切替え用3方バルブ×1
制御方式 シーケンサ
操作方法 タッチパネル
電源 AC100V 50/60Hz 3A
ダブルインジェクション
型式
G-5015W 同時装着検体数  15(標準ノズル1ヵ所を含む)
外形寸法     W250×D400×H770
重量       27kg
G-5030W 同時装着検体数  30(標準ノズル1ヵ所を含む)
外形寸法     W250×D400×H770
重量       27kg
G-5045W 同時装着検体数  45(標準ノズル1ヵ所を含む)
外形寸法     W250×D400×H770
重量       27kg
G-5060W 同時装着検体数  60(標準ノズル1ヵ所を含む)
外形寸法     W250×D400×H940
重量       33kg
G-5075W 同時装着検体数  75(標準ノズル1ヵ所を含む)
外形寸法     W250×D400×H940
重量       33kg
G-5090W 同時装着検体数  90(標準ノズル1ヵ所を含む)
外形寸法     W250×D400×H940
重量       33kg
型式共通仕様
同時接続可能GC台数 2台
サンプル採取時間設定 1~999秒 1秒単位で任意設定可能
分析時間周期設定 1~999秒 1秒単位で任意設定可能
サンプル容器 1~10L テドラーバック
サンプル採取方法 エアポンプ吸引及び6方バルブ(減圧解除機能付)
注入再現性 CV値3%未満
サンプル採取量 検量管(標準1mL 0.2mL以上であれば変更可能)
入力 ガスクロマトグラフREADY信号入力×2
出力 START信号入力×2(無電圧接点出力)
キャリア配管接続 キャリアIN φ3 スウェジロック×2
キャリアOUT φ3 スウェジロック×2
キャリアライン切替 バイパス⇔注入 切替え用3方バルブ×2
制御方式 シーケンサ
操作方法 タッチパネル
電源 AC100V 50/60Hz 3A
デュアルインジェクション
型式
G-5030D 同時装着検体数  15×2(標準ノズル2ヵ所を含む)
外形寸法     W250×D400×H770
重量       27kg
G-5060D 同時装着検体数  30×2(標準ノズル2ヵ所を含む)
外形寸法     W250×D400×H940
重量       33kg
G-5090D 同時装着検体数  45×2(標準ノズル2ヵ所を含む)
外形寸法     W250×D400×H940
重量       33kg
型式共通仕様
同時接続可能GC台数 1台
サンプル採取時間設定 1~999秒 1秒単位で任意設定可能
分析時間周期設定 1~999秒 1秒単位で任意設定可能
サンプル容器 1~10L テドラーバック
サンプル採取方法 エアポンプ吸引及び6方バルブ(減圧解除機能付)
注入再現性 CV値3%未満
サンプル採取量 検量管(標準1mL 0.2mL以上であれば変更可能)
入力 ガスクロマトグラフREADY信号入力×2
出力 START信号入力×2(無電圧接点出力)
キャリア配管接続 キャリアIN φ3 スウェジロック×2
キャリアOUT φ3 スウェジロック×2
キャリアライン切替 バイパス⇔注入 切替え用3方バルブ×2
制御方式 シーケンサ
操作方法 タッチパネル
電源 AC100V 50/60Hz 3A
